MABA – pile i sustavi za krojenje drva
Program MABA obuhvaća pile za uzdužni rez, podstolne pile za poprečni rez, optimizacijske pile za poprečni rez i višelisne pile. Različite izvedbe omogućuju odabir stroja prema dimenzijama drva, načinu krojenja i zahtjevima proizvodnje.
U tvrtki TEHNOHIT pomažemo vam pri odabiru odgovarajućeg stroja i opreme. U nastavku pogledajte pojedine skupine strojeva i njihove tehničke podatke.
Pile za uzdužni rez
SWISSLINE – tehnički podaci
| Snaga motora | 11 kW |
| Broj okretaja motora | 2.900 okr/min |
| Visina reza | 0–170 mm |
| Promjer lista pile | 350–550 mm |
| Promjer provrta lista pile | 30 mm |
| Brzina posmaka | 0–80 m/min |
| Duljina reza | 2.200–9.200 mm |
| Širina reza | 450–2.100 mm |
| Radna visina | 820 mm |
| Duljina stroja | Duljina reza + 1.850 mm |
| Širina stroja | 1.300 mm pri širini reza od 450 mm |
| Promjer priključka za odsisavanje | 160 mm |

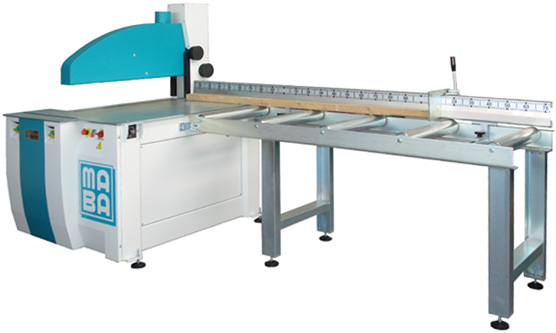

Podstolne pile za poprečni rez
MUK 500 i MUK 800 – tehnički podaci
| Podatak | MUK 500 | MUK 800 |
|---|---|---|
| Snaga motora | 5,5 kW | 5,5 kW |
| Broj okretaja motora | 2.800 okr/min | 2.800 okr/min |
| Visina/širina reza* | Najviše 175 mm | Najviše 180 mm |
| Promjer lista pile | 450–550 mm | 450–550 mm |
| Promjer provrta lista pile | 30 mm | 30 mm |
| Način posmaka | Pneumatski | Hidropneumatski |
| Radna visina | 820 mm | 820 mm |
| Dubina stroja | 900 mm | 1.320 mm |
| Širina stroja | 750 mm | 850 mm |
| Visina stroja | 800 mm | 800 mm |
| Priključci za odsisavanje | 1 × Ø 120 mm 1 × Ø 150 mm |
1 × Ø 120 mm 1 × Ø 150 mm |
*U izvornoj tablici nije zasebno navedeno označava li podatak visinu ili širinu reza.
Pile za poprečni rez s optimizacijom krojenja
KP 600 – tehnički podaci
| Snaga motora | 5,5–7,5 kW |
| Promjer lista pile | 350–550 mm |
| Promjer provrta lista pile | 30 mm |
| Broj okretaja | 2.900–4.800 okr/min |
| Vrijeme pojedinačnog reza | 0,3–0,5 s |
| Vrijeme kočenja, poprečnog rezanja i ubrzavanja | Približno 1,0–2,0 s |
| Preciznost | ±0,5 mm (±0,1 mm) |
| Brzina posmaka | 60–120 m/min |
| Radna visina | 850 mm |
| Priključci za odsisavanje | 2 × Ø 120 mm |
| Najmanja fiksna duljina krojenja | 50 mm |
| Duljina ulaznog drva | 3.200 / 4.200 / 5.200 / 6.200 mm |
Višelisne pile
PRW s jednom osovinom – tehnički podaci
| Podatak | PRW 201 | PRW 301 | PRW 401 | PRW 421 | PRW 421-V |
|---|---|---|---|---|---|
| Najveći pomak lista pile (mm) | 200 | 300 | 401 | 420 | 400 |
| Širina transportnog lanca (mm) | 240 | 350 | 450 | 450 | 443 |
| Visina reza – najveća/najmanja (mm) | 120 / 12 | 140 / 12 | 160 / 12 | 160 / 12 | 160 / 18 |
| Najmanja duljina obratka | |||||
| Pojedinačno dodavanje (mm) | — | 650 | 750 | 750 | — |
| S pritisnom pločom (mm) | 500 | 550 | 650 | 650 | 750 |
| S pomoćnim valjkom (mm) | 350 | 400 | 500 | 500 | — |
| Promjer lista pile (mm) | 250–350 | 250–400 | 250–400 | 250–450 | 250–450 |
| Promjer osovine (mm) | 60 | 65 | 65 | 65 | 65 |
| Promjer provrta lista pile (mm) | 80 | 80 | 80 | 80 | 80 |
| Najveća širina obratka (mm) | 670 | 770 | 870 | 870 | 870 |
| Broj okretaja (okr/min) | 4.200 (5.500) |
3.300 (3.800 / 4.450 / 5.500) |
3.300 (3.800 / 4.450 / 5.500) |
3.300 (3.800 / 4.450 / 5.500) |
3.300 (3.800 / 4.450 / 5.500) |
| Brzina posmaka (m/min) | 4–40 | 4–40* | 4–40* | 4–40* | 4–40 (60)* |
| Snaga elektromotora | |||||
| Pogon osovine pile (kW) | 18,5 / 22 | 45 / 55 / 75 | 45 / 55 / 75 | 45 / 55 / 75 | 45 / 55 / 75 |
| Pogon transportnog lanca (kW) | 1,5 | 1,5 | 1,5 | 3 | 3 |
| Pomak pritisne grede (kW) | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 |
| Pomak osovine pile (kW) | 0,37 | 0,55 | 0,55 | 0,55 | 0,55 |
| Visina stola (mm) | 750 | 850 | 850 | 850 | 850 |
| Promjer priključka za odsisavanje (mm) | 250 | 300 | 300 | 300 | 300 |
| Brzina odsisavanja (m/s) | 30 | 30 | 30 | 30 | 30 |
| Dimenzije stroja (mm) | 2.070 × 1.400 × 1.500 | 2.551 × 1.775 × 1.950 | 2.551 × 1.860 × 1.950 | 2.720 × 1.885 × 1.980 | 2.720 × 1.885 × 1.980 |
| Ukupna instalirana snaga (kW) | 20–25 | 48–78 | 48–78 | 48–78 | 48–78 |
| Masa (kg) | 1.790–1.890 | 2.330–2.800 | 2.330–3.500 | 3.620 | 3.490 |
*Posmak s frekvencijskim pretvaračem. Znak »—« označava podatak koji nije naveden u izvornoj tablici.
PRW s dvostrukom osovinom – tehnički podaci
| Podatak | PRW 402 | PRW 422 | PRW 422-V |
|---|---|---|---|
| Najveći pomak lista pile (mm) | 400 | 420 | 400 |
| Širina transportnog lanca (mm) | 440 | 450 | 443 |
| Visina reza – najveća/najmanja (mm) | 200 / 15 | 250 / 20 | 250 / 20 |
| Najmanja duljina obratka pri pojedinačnom dodavanju (mm) | 800 | 900 | 900 |
| Promjer lista pile (mm) | 250–320 | 300–400 | 250–400 |
| Promjer osovine (mm) | 60 | 65 | 65 |
| Promjer provrta lista pile (mm) | 80 | 80 | 80 |
| Najveća širina obratka (mm) | 630 | 870 | 870 |
| Broj okretaja (okr/min) | 4.400 | 3.600 (4.450) | 3.600 (4.450) |
| Brzina posmaka (m/min) | 4–24 | 4–40* | 4–60* |
| Snaga elektromotora | |||
| Pogon osovina pile (kW) | 2 × 45 2 × 55 2 × 75 |
2 × 75 2 × 90 2 × 110 |
2 × 75 2 × 90 2 × 110 |
| Pogon transportnog lanca (kW) | 3 | 3,5 | 3,5 |
| Pogon pritisne grede (kW) | 0,55 | 0,55 | 0,55 |
| Pomak osovina pile (kW) | 2 × 0,25 | 2 × 0,55 | 2 × 0,55 |
| Visina stola (mm) | 850 | 850 | 850 |
| Priključci za odsisavanje (mm) | 2 × Ø 200 | 2 × Ø 300 | 2 × Ø 300 |
| Najmanja brzina odsisavanja (m/s) | 25 | 30 | 30 |
| Dimenzije stroja (mm) | 3.245 × 2.200 × 1.850 | 3.800 × 2.400 × 2.050 | 3.800 × 2.400 × 2.050 |
| Ukupna instalirana snaga (kW) | 95 / 115 / 155 | 156 / 186 / 226 | 156 / 186 / 226 |
| Masa (kg) | 5.120 | 5.300 | 5.150 |
*Posmak s frekvencijskim pretvaračem.
