MABA – žage in sistemi za razrez lesa
Program MABA obsega žage za vzdolžni rez, podmizne čelilnike, čelilnike za optimiranje in večlistne žage. Različne izvedbe omogočajo izbiro stroja glede na dimenzije lesa, način razreza in zahteve proizvodnje.
V podjetju TEHNOHIT vam pomagamo pri izbiri ustreznega stroja in opreme. Spodaj si oglejte posamezne skupine strojev in njihove tehnične podatke.
Žage za vzdolžni rez

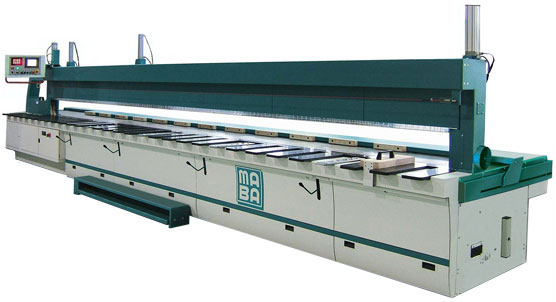

SWISSLINE – tehnični podatki
| Moč motorja | 11 kW |
| Število vrtljajev motorja | 2.900 vrt/min |
| Višina reza | 0–170 mm |
| Premer žaginega lista | 350–550 mm |
| Premer izvrtine žaginega lista | 30 mm |
| Hitrost pomika | 0–80 m/min |
| Dolžina reza | 2.200–9.200 mm |
| Širina reza | 450–2.100 mm |
| Delovna višina | 820 mm |
| Dolžina stroja | Dolžina reza + 1.850 mm |
| Širina stroja | 1.300 mm pri širini reza 450 mm |
| Premer odsesovalnega priključka | 160 mm |
Podmizne čelilne žage
MUK 500 in MUK 800 – tehnični podatki
| Podatek | MUK 500 | MUK 800 |
|---|---|---|
| Moč motorja | 5,5 kW | 5,5 kW |
| Število vrtljajev motorja | 2.800 vrt/min | 2.800 vrt/min |
| Višina/širina reza* | Največ 175 mm | Največ 180 mm |
| Premer žaginega lista | 450–550 mm | 450–550 mm |
| Premer izvrtine žaginega lista | 30 mm | 30 mm |
| Način pomika | Pnevmatski | Hidropnevmatski |
| Delovna višina | 820 mm | 820 mm |
| Globina stroja | 900 mm | 1.320 mm |
| Širina stroja | 750 mm | 850 mm |
| Višina stroja | 800 mm | 800 mm |
| Odsesovalni priključki | 1 × Ø 120 mm 1 × Ø 150 mm |
1 × Ø 120 mm 1 × Ø 150 mm |
*V izhodiščni tabeli ni ločeno navedeno, ali podatek pomeni višino ali širino reza.
Čelilne žage za optimiranje razreza
KP 600 – tehnični podatki
| Moč motorja | 5,5–7,5 kW |
| Premer žaginega lista | 350–550 mm |
| Premer izvrtine žaginega lista | 30 mm |
| Število vrtljajev | 2.900–4.800 vrt/min |
| Čas posameznega reza | 0,3–0,5 s |
| Čas zaviranja, čeljenja in pospeševanja | Približno 1,0–2,0 s |
| Natančnost | ±0,5 mm (±0,1 mm) |
| Hitrost pomika | 60–120 m/min |
| Delovna višina | 850 mm |
| Odsesovalni priključki | 2 × Ø 120 mm |
| Najmanjša fiksna dolžina razreza | 50 mm |
| Dolžina vhodnega lesa | 3.200 / 4.200 / 5.200 / 6.200 mm |
Večlistne žage
PRW z eno osjo – tehnični podatki
| Podatek | PRW 201 | PRW 301 | PRW 401 | PRW 421 | PRW 421-V |
|---|---|---|---|---|---|
| Največji odmik rezila (mm) | 200 | 300 | 401 | 420 | 400 |
| Širina transportne verige (mm) | 240 | 350 | 450 | 450 | 443 |
| Višina reza – največ/najmanj (mm) | 120 / 12 | 140 / 12 | 160 / 12 | 160 / 12 | 160 / 18 |
| Najmanjša dolžina obdelovanca | |||||
| Posamezno podajanje (mm) | — | 650 | 750 | 750 | — |
| S pritisno ploščo (mm) | 500 | 550 | 650 | 650 | 750 |
| S pomožnim valjem (mm) | 350 | 400 | 500 | 500 | — |
| Premer žaginega lista (mm) | 250–350 | 250–400 | 250–400 | 250–450 | 250–450 |
| Premer gredi (mm) | 60 | 65 | 65 | 65 | 65 |
| Premer izvrtine žaginega lista (mm) | 80 | 80 | 80 | 80 | 80 |
| Največja širina obdelovanca (mm) | 670 | 770 | 870 | 870 | 870 |
| Število vrtljajev (vrt/min) | 4.200 (5.500) |
3.300 (3.800 / 4.450 / 5.500) |
3.300 (3.800 / 4.450 / 5.500) |
3.300 (3.800 / 4.450 / 5.500) |
3.300 (3.800 / 4.450 / 5.500) |
| Hitrost pomika (m/min) | 4–40 | 4–40* | 4–40* | 4–40* | 4–40 (60)* |
| Moč elektromotorjev | |||||
| Pogon žagine gredi (kW) | 18,5 / 22 | 45 / 55 / 75 | 45 / 55 / 75 | 45 / 55 / 75 | 45 / 55 / 75 |
| Pogon transportne verige (kW) | 1,5 | 1,5 | 1,5 | 3 | 3 |
| Pomik pritisne grede (kW) | 0,55 | 0,55 | 0,55 | 0,55 | 0,55 |
| Pomik žagine gredi (kW) | 0,37 | 0,55 | 0,55 | 0,55 | 0,55 |
| Višina mize (mm) | 750 | 850 | 850 | 850 | 850 |
| Premer odsesovalnega priključka (mm) | 250 | 300 | 300 | 300 | 300 |
| Hitrost odsesavanja (m/s) | 30 | 30 | 30 | 30 | 30 |
| Dimenzije stroja (mm) | 2.070 × 1.400 × 1.500 | 2.551 × 1.775 × 1.950 | 2.551 × 1.860 × 1.950 | 2.720 × 1.885 × 1.980 | 2.720 × 1.885 × 1.980 |
| Skupna instalirana moč (kW) | 20–25 | 48–78 | 48–78 | 48–78 | 48–78 |
| Masa (kg) | 1.790–1.890 | 2.330–2.800 | 2.330–3.500 | 3.620 | 3.490 |
*Pomik s frekvenčnim pretvornikom. Znak »—« označuje podatek, ki v izhodiščni tabeli ni naveden.
PRW z dvojno osjo – tehnični podatki
| Podatek | PRW 402 | PRW 422 | PRW 422-V |
|---|---|---|---|
| Največji odmik rezila (mm) | 400 | 420 | 400 |
| Širina transportne verige (mm) | 440 | 450 | 443 |
| Višina reza – največ/najmanj (mm) | 200 / 15 | 250 / 20 | 250 / 20 |
| Najmanjša dolžina obdelovanca pri posameznem podajanju (mm) | 800 | 900 | 900 |
| Premer žaginega lista (mm) | 250–320 | 300–400 | 250–400 |
| Premer gredi (mm) | 60 | 65 | 65 |
| Premer izvrtine žaginega lista (mm) | 80 | 80 | 80 |
| Največja širina obdelovanca (mm) | 630 | 870 | 870 |
| Število vrtljajev (vrt/min) | 4.400 | 3.600 (4.450) | 3.600 (4.450) |
| Hitrost pomika (m/min) | 4–24 | 4–40* | 4–60* |
| Moč elektromotorjev | |||
| Pogon žaginih gredi (kW) | 2 × 45 2 × 55 2 × 75 |
2 × 75 2 × 90 2 × 110 |
2 × 75 2 × 90 2 × 110 |
| Pogon transportne verige (kW) | 3 | 3,5 | 3,5 |
| Pogon pritisne grede (kW) | 0,55 | 0,55 | 0,55 |
| Pomik žaginih gredi (kW) | 2 × 0,25 | 2 × 0,55 | 2 × 0,55 |
| Višina mize (mm) | 850 | 850 | 850 |
| Odsesovalni priključki (mm) | 2 × Ø 200 | 2 × Ø 300 | 2 × Ø 300 |
| Najmanjša hitrost odsesavanja (m/s) | 25 | 30 | 30 |
| Dimenzije stroja (mm) | 3.245 × 2.200 × 1.850 | 3.800 × 2.400 × 2.050 | 3.800 × 2.400 × 2.050 |
| Skupna instalirana moč (kW) | 95 / 115 / 155 | 156 / 186 / 226 | 156 / 186 / 226 |
| Masa (kg) | 5.120 | 5.300 | 5.150 |
*Pomik s frekvenčnim pretvornikom.
